[Endian] NICを追加する その１ (今回はRED)

ひとまずインストールの終了したEndianに対して、ORANGE用/RED用NICを追加していく。
手順としてはこんな感じ

1. RED用NIC追加
2. 起動
3. 管理画面にてRED用NICとして認識させる
4. 最後まで設定
5. 一度シャットダウン ←今回はここまで
6. ORANGE用NIC追加
7. 起動
8. 管理画面にてORANGE用NICとして認識させる
9. 設定を継続

また、今回からWebの管理画面を使用します。
LANセグメントを分離させたため、GREEN内に別途マシンを用意しました。
なお、この時点ではEndian UTMのDHCPサーバは稼働していないため、メンテ用マシンのIPを固定にするか、別途DHCPサーバが必要になります。

RED用NICを追加＆認識
(VMwareにて追加済み)

GREEN側のマシンから管理画面にアクセス(怒られる・・・)

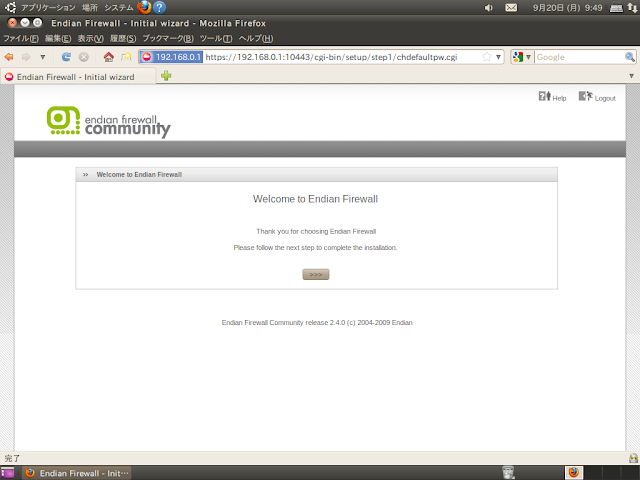

設定ウィザードの開始

おなじみ言語とタイムゾーンの設定

ライセンス確認

バックアップから復元する？

パスワードの再設定(二度手間だけどしょうがない)

REDインターフェイスの選択(本当はPPPoEで試したいんだけど・・・)

ORANGE/BLUEはひとまずスルー

GREEN側のIPアドレスを設定。NICは最初にさした物が自動的に選択されているはず

RED側IPアドレスを設定。今回追加されたNICを選択。その他諸々設定する。(192.168.1.x はLAN)

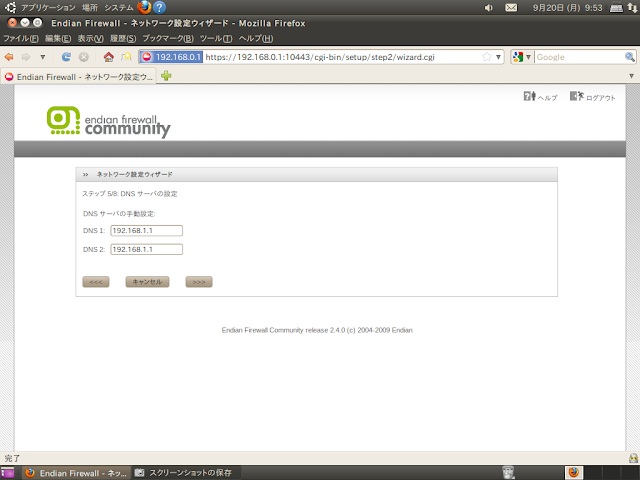

Endianが使用するDNSサーバを指定(今回はLAN側にあるブロードバンドルータのみ指定)

メールアドレス等は今回は省略

最終確認。この後しばらく設定に時間がかかります。

設定の終了。

管理画面へアクセス
URLは https://EndianUTM(GREEN):10443/
通常はリダイレクトされます。

AdminのID/PASSを入力する。

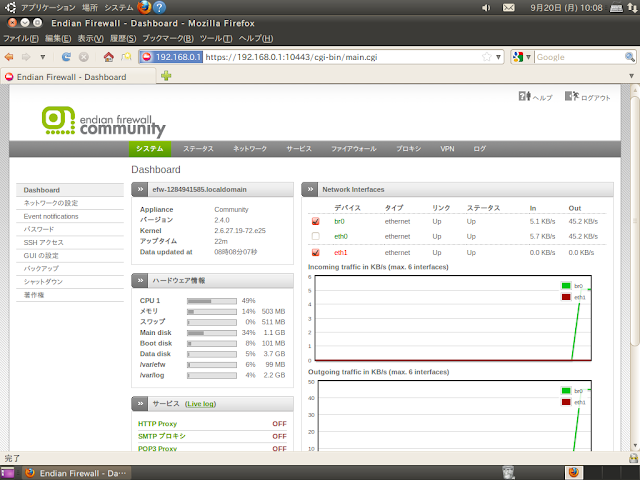

無事に起動しました。

続いてORANGE用NICを追加します。

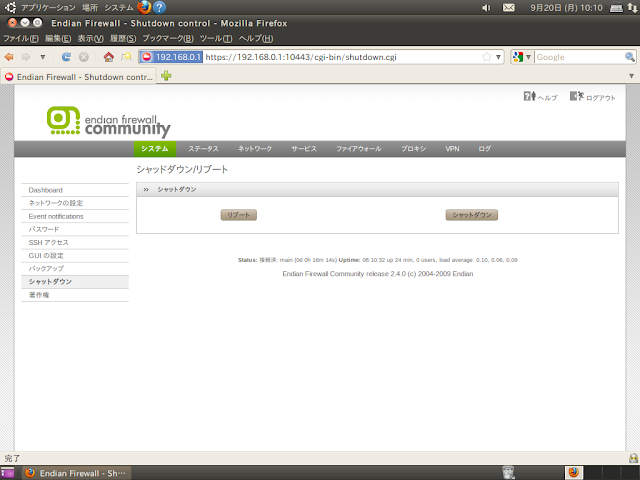

メニューより一度シャットダウン
